多年来锦州阳光气象科技公司建设了众多国家级(云南国检)省级的太阳能检测中心,均都通过了CNASS认证,得到了行业专家的认可. 我们根据多年研究太阳能检测设备的经验,又结合了德国设备的检测技术,推出 TRM-PD4型矩阵式稳态太阳模拟器,它是在室内对太阳能电池组件测试的专业设备,, 可满足广大太阳能生产厂，检测中心，科研教学等领域的使用。
(一)执行标准: GB T 9535-1998 GB/T6495.3 EN12975:2006
(二)太阳能电池组件测试内容:
1. 标准测试条件和标称工作温度下的电气性能测试；
2. 温度系数测试；
3. 标称工作温度测试；
4. 低辐照度下的性能测试；
5. 热斑耐久试验。

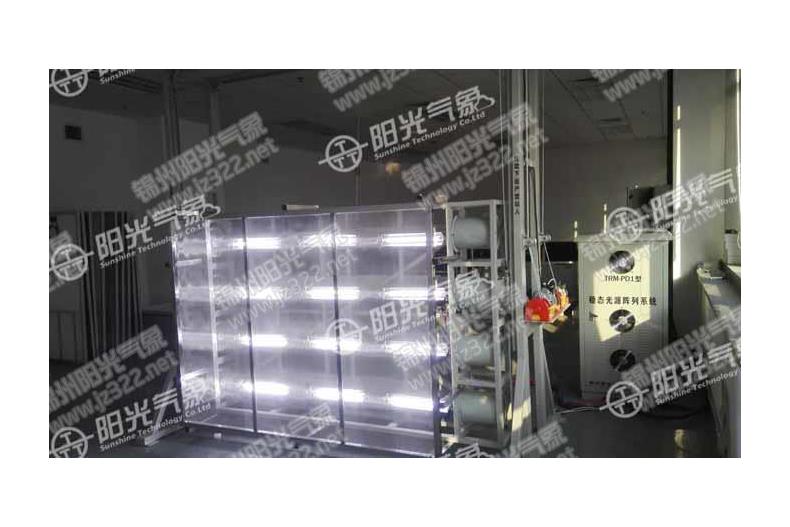

（三)TRM-PD4型 矩阵式稳态太阳模拟器系统组成
1.TRM-PD1型 矩阵式人工太阳模拟器(符合EN12975:2006标准的要求)。
2.TRM-PD4A型 太阳能电池组件测试仪。

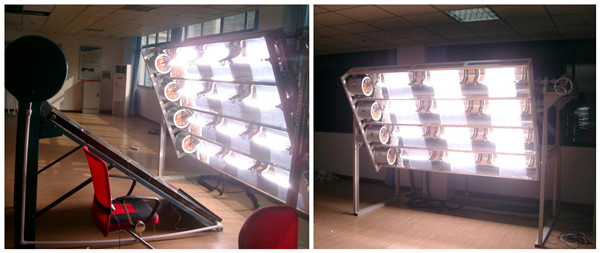

TRM-PD1人工太阳模拟发射器
（2米*2米矩阵式太阳模拟器）
TRM-PD1人工太阳能模拟器是锦州阳光科技发展有限公司根据多年太阳模拟器生产经验开发的矩阵式模拟光源（称人造太阳），专用于太阳能产品室内测试的实验设备。TRM-PD1人工太阳模拟器具有操作简单、使用方便，安全可靠的特点。模拟器光源采用(15)组独立的线光源，组成矩阵式结构，光源的个数、位置、光强都灵活可调，以保证有效辐照面积内的光均匀性和稳定性。采用主机现场与微机网络联合定时控制功能，可以手动或自动启动光源，定时控制发光时间，为保证光源质量，用太阳辐射仪实时监测光源的辐射及亮度，由于氙灯照射温度较高，设有测温报警及电气漏电保护装置以保证系统的安全。该产品适用于检测中心，科研机构，太阳能产品生产厂家等单位。
| 名称 | 技术指标值 |
|---|---|
| 光学性能参数 | |
| 光不均匀度 | 5％ |
| 光不稳定度 | 5％（1 小时内） |

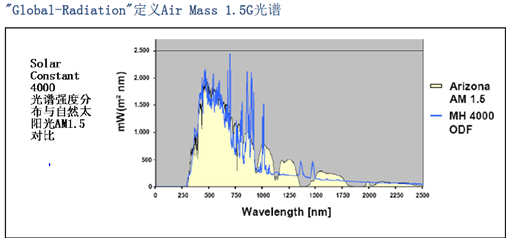

| 光谱分布 | Class B 每只光源配有光学过滤片 光谱符合A.M. 1.5级 标定范围：310~2800nm |
| 光辐照度的可调范围 | 500～1200W/㎡ |
| 调光方式 | 电子调光(电位器) 手动控制每支灯管单独调光或 自动控制整体全部调光 |
| 点亮熄灭方式 | 手动开关与微机控制双重功能可以开关每组光源 |
| 有效辐照面积 | 2m×2m |
| 氙灯寿命 | 1000～1500 小时 |
| 光源输出方式 | 平行光照射(通过反光罩形成平行光,平行光能量大于80%) |
| 光源类型 | 线形氙灯 灯管长度:0.6米/支 |
| 光源数量 | 15组 |
| 冷却方式 | 风冷 5组 300瓦/台 轴流风机 对灯管通风冷却 |
| 矩阵式发光装置升降台 | 采用顶端悬挂结构安装方式,四角安装电动升降(升降范围1米---4米)装置,升降机承载重量:3000kg*4=12000Kg 全部钢制结构,表面防腐处理,喷塑工艺,自重(装完设备):1500Kg 承载重量:2500Kg 外形尺寸:2.5m×2.5m*0.4米(高) 升降调整可以手动开关或自动控制, 通过改变两面高度,调整平面角度(0—90度) |
| 主机电源控制柜 | 用于提供光源需求的直流电源,并完成每组光源的开关控制 装有15只电位器可手动对每路光源亮度进行调整.输入交流电压:AC380V（三相四线制） 输出直流电压:DC:280V 单路 功率: 3000W/路 总功率:48KW 控制光源数量:15台 尺寸：1100*800*750 |
| 电学性能与环境参数 | |
| 供电方式 | 交流：380V±5%，三相五线制进线 |
| 额定功率 | 模拟器工作功率:50KW 房间降温功率：25KW 总功率：80KW |
| 工作环境 | 室内面积:300平米以上，高度:6米以上,周围无反射；四周装有大容量排风扇(排风量大于10立方米/秒) 环境温度：10～40度，环境湿度：小 于70% |
| 监测参数 | |
| 温度 | 测量通道：4路；测温范围：0～150度；精度：±0.2℃ |
| 太阳辐射强度 | 测量通道：1路；光谱范围：280～3000nm； 功率范围：0～2000W；测量精度：小于5% |
| 工作电流 | 通道：3路；指针式电流表；测量范围：0～100A |
| 状态指示 | 16路指示灯显示工作状态 |
1、矩阵式发光装置
a．选用超高气压线形长弧氙灯做光源。其共性是发光体尺寸小，呈线状，亮度高，容易被光学系统处理成便于使用的平行光源。氙灯的光谱是从紫外、可见到红外的连续光谱，在可见区与太阳光谱极其相似，并且辐射光强度可调。
b．发光装置支架、箱体及光路调节采用钢制结构，自动调节升降（0～1.5米）与照射角度（0～90度）。
c．采用高反射率反光板（反射率大于90%），成光学弧型角度，可将光源反射成平行光发出。
d．装有四组大功率风机，对发射光源环境进行强制冷却，可对太阳能热水器、集热器、电池板、太阳能发电站等产品进行直接照射。
2、主机电源控制柜
系统配用自主研发的高精度、高可靠性的精密光学仪器级专用电源，有别于普通的照明级氙灯电源，系统即将配备设计的电源具有如下特点：
（1）LCD大屏幕液晶显示屏，便于读取工作数据；
（2）高端仪器才使用的精密光反馈装置，使得光脉动比普通系统降低一个数量级；
（3）自动触发，全新设计的高可靠电子触发装置，您完全不必担心普通电源不易触发的苦恼；
（4）灯泡已使用时间显示，便于掌握更换灯泡的时间以及不同品牌灯泡品质的比较；
（5）可按工作计划预约定时启动，工作时间预约，定时关机，调节发光强度等功能；
（6）全新外观，拒绝粗糙工艺，该电源系统在各项参数上已经高于该类进口光学系统所配用电源的水平。
（7）自动记录与显示：发光辐射强度，各点温度，工作时间等数据；
（8）微机通讯接口：标准RS232/USB/RS485通讯接口，可用微机同时监测与遥控光源。
3．高压电源控制柜
由于氙灯点亮需要3万伏直流高压激发完成，因此设有高压装置。采用12组高压电源对每只灯管独立控制，电源间形成网格结构以屏蔽之间干扰，两台风机对电源进行风冷降温，金属结构机柜对高压形成屏蔽，装有漏电保护器以保证工作安全。
4. 太阳模拟系统智能控制柜：
它是模拟器系统的控制核心，智能控制柜安装在操作室内，对模拟器的所有操作全部由其完成，可以控制各路光源开闭，光源亮度，遥控升降台的位置，降温风机起停 还可以监测系统的安全工作状态。
监测主机采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据6000条以上，工业控制标准设计，便携式防震结构，大屏幕汉字液晶显示屏(一屏显示多路监测要素,可替代微机)，轻触薄膜按键。适合在恶劣工业环境使用。即可与微机同时监测,又可以断开微机独立监测。
控制开关量：入16路 出 16路。
测量指标：温度4路 风速 1路 电压：3路 电流：3路 环境温湿度：1路 位置状态等信息。控制柜 尺寸：1100*800*750mm。
5. 模拟光源均光板：
光源的均匀性是太阳模拟器的重要指标，一般通过调整每只光源的亮度与位置只能改变大的均匀误差。但精密均匀性调整必须通过光源均光板完成。其采用不锈钢材料，耐高温，不影响光谱质量，尺寸：2.2米*2.2米 安装在距离光源 0.6米的矩阵式发光装置上，经过均光板发出的光源均匀性较好，照射集热器表面，满足试验要求。
（1）使用氙灯时，不可用手触及灯管泡壳，点燃前用酒精棉球擦洗泡壳，以防手汗、油污、灰尘沾污泡壳，点燃后高温会造成灯管玻璃结晶失透，影响光通量和寿命。
（2）安装时不允许用手夹持氙灯泡壳，不允许有压力或扭力作用于泡壳，应用一只手夹持氙灯极管，另一只手用扳手旋紧六角螺帽。并注意，不可用力过大，以防氙灯破裂。
（3）氙灯正负极绝对不能接反，否则点燃几分钟后氙灯即报废。氙灯工作电流大，电路引线保证良好接触，必须定期检查接头情况，以免发热，烧坏氙灯。
（4）氙灯寿命与开关次数有一定关系，开关次数减少，寿命就增加；反之，则加速泡壳发黑，缩短寿命。
电源要求：交流380伏，50A, 50/60HZ，三相五线制进线，要求厂区供电带漏电保护功能。设备需确保接地，设备接地是安全操作的保证，地线缺少可能导致安全事故，在缺乏接地保护的情况下，所有可接触到的金属导体（包括看似绝缘的开关旋钮和扶手）都可能是带电的，可能对操作人员造成电击。不要在有可燃气体的环境中操作设备。
设备运行中可能产生电火花，为了防止气体燃烧和爆炸，请勿在此环境中操作。本设备请勿移除面板和盖板，设备内部具有高压电和热源，为了避免人身伤害，请勿打开面板操作，在操作前请确保面板和盖板正确安装好。

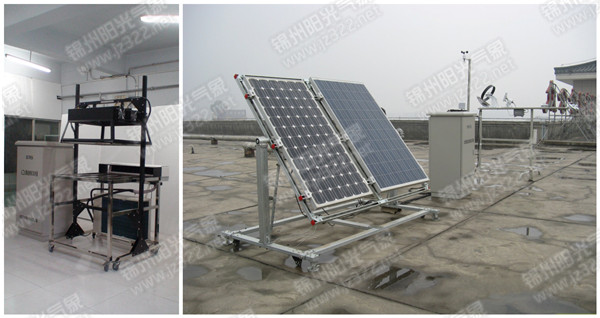

TRM-PD4A型太阳能电池组件测试仪
TRM-PD4A测试仪是一种全智能化太阳能电池组件测量装置，与太阳模拟光源结合，微机自动测试,满足了生产线上对大功率太阳电池组件的快速测试要求。测试系统的基本工作原理是：当闪光照到被测电池上时，用电子负载控制太阳电池中电流变化，测出电池的伏安特性曲线上的电压和电流，温度，光的辐射强度，测试数据送入微机进行处理并显示、打印出来。本系统可测试太阳电池的伏安特性曲线，测试ISC、VOC、Pmax、Vmax、Imax等参数并具备折算到标准测试条件下的能力（符合GB/T6495.3要求）。
1、最大可测太阳电池组件尺：2000mm×2000mm；
2、测量范围：电压：0-60V，电流：0-30A(多档自动量程切换)；
3、测试精度：电压：0.1%，电流：0.1%；
4、重复精度：<±0.5%；
5、光总辐射(电池板平面),通道：3路,范 围:0～2000W；,精 度:小于5% ；显示分辨率:1W
多路测光处理技术，保证了光源的准确性，使光强的修正更加精确，同时具有光源监测报警功能，保证了系统的稳定及可靠性。
6、温度:(电池板温度1路，环境温度1路),通道：5路,范 围:-20～100℃；精 度:±0.2℃；显示分辨率: 0.1℃。

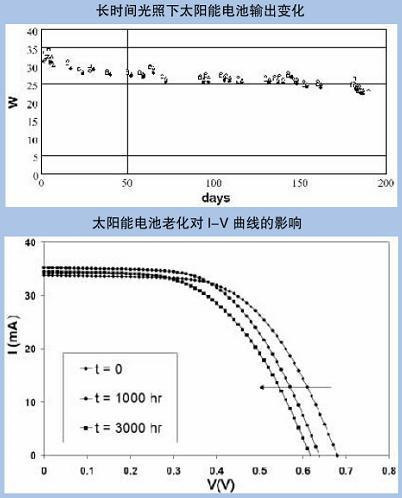

7、可测量参数：I-V曲线，短路电流，开路电压，峰值功率，峰值功率点电压、电流，定电压点电流，填充因子，转换效率，串联电阻，并联电阻，太阳电池温度,光强度。
8、显示曲线：I-V曲线、P曲线具有温度修正、补偿功能，范围：-20--+80，精度0.1。具有光强修正、补偿功能，光强≥80mw/cm²。具有数据、曲线存储、打印及测试数据分析功能。
9、测试台面温度控制功能:采用大功率制冷系统可保证被测组件的温度稳定,风冷循环使台面形成均匀的风场。控温范围:10---60 ℃；准确度:1℃；可以微机控制温度。制冷机功率:8KW。
10、测试平台结构:不锈钢材料制作 3米* 2米*0.8米(高) 四角万象滚轮,可以移动。
11、TRM-PD4A型太阳能电池组件数据采集器用高性能微处理器为主控CPU，大容量数据存储器。测试时由机内的电子负载实现了被测组件从开路到短路的变化过程，其电子负载电路采用电压控制、电容保持的暂稳态工作方式。电子负载的输出跟随一个控制电压，由预先存储在 EPROM中的设定的数据通过 D/A转换电路输出控制电压。电压步长的确定是通过测试出组件的开路电压完成的。采用确定电压步长的方法可以实现对不同型号组件的自动识别，使测试点在 I-V特性曲线上形成一个合理的分布。测试仪可以实时给出被测组件的开路电压、短路电流、好的工作点、填充因子以及光强,温度等测试数据。测试仪自动存储测试结果，工业控制标准设计，便携式防震结构，大屏幕汉字液晶显示屏(一屏显示多路监测要素,替代微机)，轻a.触薄膜按键。适合在恶劣工业环境使用。
b.显示方式:大屏幕液晶汉字及图形显示,一屏显示多路数据, 液晶尺寸:115*65(mm)；
c.记录仪具有先进的轻触薄膜按键,操作简单,实现对各路数据的实时观测；
d.仪器尺寸：340*150*300（mm）； 重量：6.5Kg,金属外壳；
12. TRM-PD4A型太阳能电池组件测试仪评测系统平台
A.硬件配置:
a. 戴尔微机 显示屏尺寸：19寸全彩液晶屏 1台 + 惠普激光打印机 1台
b. 多功能操作台 尺寸:1米*1.2米*1.5米(高) 1套
B.软件配置:
a.标准RS232/USB接口与管理微机有线连接，实时传送采集数据，并可下载数据存入微机，此软件支持（GB/T18210 光伏方阵 I/V特性的现场测量）等国标要求，自动打印检测报告，在windows2000以上环境即可运行，实时显示各路数据，检测数据自动存储（存储时间可以设定），自动绘制太阳能电池的I-V曲线图及短路电流，开路电压，峰值功率，峰值功率点电压，电流，定电压点电流，填充因子，转换效率，被测件温度等数据表，并可将以上数据转换为标准STC条件下的数据曲线，数据存储格式为EXCEL标准格式,可供其它软件调用。
b.太阳能系统模拟计算统计软件:可以根据被测产品的数据, 模拟其产品在世界各地的应用效果分析图表,并建立产品检测元件库。
