TRM-ZSYB型温室环境气候预报分析系统

型号:TRM-ZSYB

品牌:锦州 阳光 气象

产品简介:
TRM-ZSYB型温室环境气候预报分析系统可以实现温室温度、光照度、湿度、二氧化碳、气压、雨量、太阳辐射、土壤温度、土壤湿度等环境参数监测的精确化、数字化和智能化。

TRM-ZSYB型温室环境气候预报分析系统

无标题文

一、概述

    随着现代人生活水平的不断提高,反季节蔬菜水果的市场越来越大,温室产业正从粗放型迈向精细型。同时科普知识的普及使得科学生产被越来越多的农民接受并应用,就温室产业来说,要想获得高收益就需要对温室内农作物各个生长时期的温、光、湿、二氧化碳、辐照强度等环境参数进行控制,以满足作物的最佳生长环境。因此,只有对温室环境参数的采集与监测达到较好的水平,才能真正提高、改善温室环境和农作物产量。
     我公司凭借雄厚的研发技术实力,结合多年的实践经验,设计开发TRM-ZSYB型温室环境气候预报分析系统。系统对温室温度、光照度、湿度、二氧化碳、气压、雨量、太阳辐射、土壤温度、土壤湿度等环境参数进行实时采集,每分钟进行数据更新,实现对农业的气象要素信息自动监控。该系统具有性能稳定,检测精度高,无人职守,抗干扰能力强,软件功能丰富等特点。不仅为指导农户调整棚内气象要素值,更为设施农业的发展和优质农产品的生产提供了可靠的气象依据和保证。
产品组成:传感器、数据采集系统、通讯系统、系统控制软件、电源装置。
应用范围:广泛应用于各级气象部门、大中专院校、科研机构,设施农业、园艺及畜牧业或组网于气象、机场、环境监测、交通运输、军事、农林、水文、大型工程和科研教学等领域。

二、产品特点

1、系统利用环境数据与作物信息,指导用户进行正确的栽培管理。该系统可广泛应用于设施农业、园艺、畜牧业等领域。系统采集到的气象信息将会是设施农业综合生态信息自动监测以及环境自动控制和智能化管理的依据。强大的数据处理与通讯能力,采用计算机网络通讯技术,局域网内的任何一台电脑都可以访问监控电脑,实时查看温室内环境变化情况,实现远程监测。
2、为保证可以最大限度的提高温室内农作物的产量,该系统可24小时连续的采集和记录温室内监测点的温度、湿度、气压、二氧化碳、光照、辐射强度、日照时间等多项数据。各项参数情况,以数字、图形和图像等多种方式进行实时显示和存储监测信息。
3、通过EC-A1型超声波风速风向仪高精度的测量风速风向。它揉合了超声波制造的专业技术,是基于现有的、成功的、实践证明的超声波技术。EC-A1型超声波风速风向仪是一种较为先进的测量风速风向的仪器。专业适用于温室内空气流动或微弱风速的测量,直接获得风速(0~70m/s,无启动风速)及风向的数据。它将是机械式风速仪的强有力替代品。
4、可设定各监控要素限定值,当出现被监控要素异常时可自动发出报警信息,实现了人工智能化温室环境监测系统。报警方式包括:现场大屏幕信息提醒、多媒体声光报警、网络客户端报警、手机短信报警等。
5、监测系统数据采集器采用高性能微处理器为主控CPU,大容量数据存储器,可连续存储整点数据三个月以上,工业控制标准设计,便携式防震结构,大屏幕汉字图形液晶显示屏,轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能,当交流电停电后,由充电电池供电,可维持72小时以上。
6、系统软件采用标准Windows XP全中文图形界面,实时显示、记录各监测点的数据和曲线变化,数据每隔10秒更新一次,小时整点数据自动存储(存储时间可以设定),数据存储格式为EXCEL标准格式,与打印机相连自动打印存储数据。系统软件统计各个数据的历史数据、累计数据,信息画面。
7、数据采集器提供USB接口,在没有配监控电脑或监控电脑损坏、瘫痪,可随时用U盘导出将数据转至其它电脑。同时,系统还提供了有线传输和无线传输两种方式。其中有线传输方式包括:通过标准RS232/RS485/USB/RJ45通讯接口,与监测中心PC机有线连接。最长有线通讯距离可达1000米,实时传送采集数据。无线传输方式可根据通讯距离的不同分为短距离无线数传、中距离无线数传、长距离无线数传三种无线传输方式。在每个气象监测网点配备一个无线通讯端口,可以实现由气象中心监测站的主控微机对网点内所有气象站的数据进行统一监控,以达到整个网点内气象数据整合及统计

三、技术指标

项数气象要素单 位测量范围分 辨 率准 确 度
1 大气温度 -40~+80 0.1 ±0.2
2 相对湿度 %RH 0~100 0.1 ±2%
3 露 点 -40~50 0.1 ±2
4 风向(超声波) ° 0~360 1 ±2
5 风速(超声波) m/s 0~70 0.1 0~5 ±0.2
>5 <测量值的2%
6 气 压 hPa 300~1100 0.1 ±0.3
7 土壤温度 -40~+80 0.1 ±0.5
8 土壤湿度 %m3m3 0~100 0.1 ±2
9 二氧化碳 ppm 0~2000 1 ±20
10 降水量 mm 0~999.9 0.1 ±2%
11 总辐射 W/㎡ 0~2000  ≤5%
12 光合有效辐射 W/㎡ 0~2000  0.1  ±5%
13 光 照 度 Lux 0~200000 1 ±7%
14 紫外辐射 W/m2 0~500 ≤5%
15 蒸  发 mm 0~100 0.1 ±0.1
16 叶面温度
( 非接触测量)
-40~290 0.2 ±0.2
17 叶面湿度 %RH 0~100 0.59 <10
18 日照时数 h 0~24 0.1 ±0.1

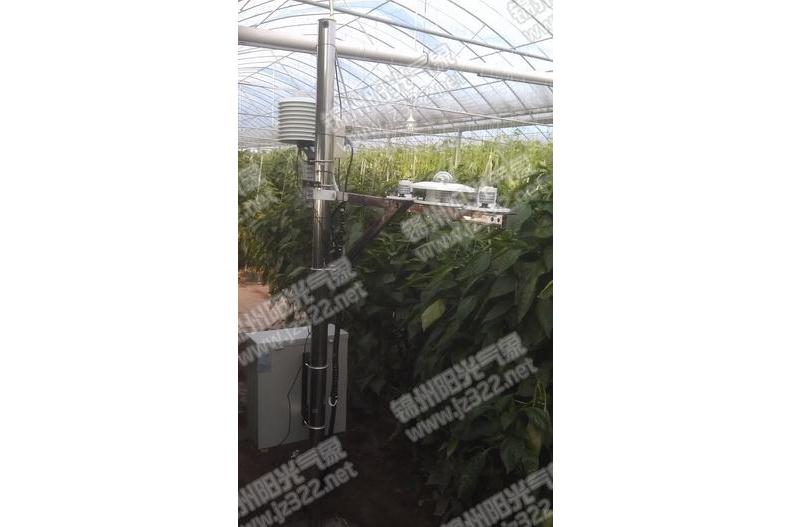

四、系统组成

序  号名    称型  号数  量单  位
A温室内环境监测系统TRM-ZSYB1
A.1 环境温湿度传感器(带防辐射罩) PTS-3 1
A.2 超声波风速风向仪 EC-A1 1
A.3 气压传感器 QA-1 1
A.4 二氧化碳传感器 ES-D 1
A.5 太阳总辐射传感器 TBQ-2 1
A.6 土壤水分传感器 TDR-3 5
A.7 土壤温度传感器 PTWD-2A 5
A.8 光合有效辐射表 TBQ-5 1
A.9 叶面湿度传感器 YMS-D1 1
A.10 气象生态环境监测记录仪(带防护箱) TRM-ZS1 1
A.11 气象站观测支架 TRM-ZSYB 1
A.12 数据通讯及传感器线缆 标准配置 1
A.13 无线通讯控制器(选配) GPRS-1 1
A.14 太阳能供电装置(选配) TDC-25 1
A.15 气象信息显示屏(尺寸0.4M*1M选配) QX-P-1 1
B温室环境信息发布系统(软件)WS-FB1
B.1 温室环境信息发布系统软件 WS-FB 1
B.2 温室环境信息发布显示屏幕(尺寸:1M*2M,通过GPRS网络接收预报信息)不锈钢支架,全天候防水 LED-1 1
B.3 其它辅助设备 标准 1
注:系统配置可以根据客户实际要求来定制。

五、气象信息显示屏性能

A)室外环境气候信息显示屏是专门用于实时显示气象数据和其它业务信息而设计的专用设备。它适于显示文字、文本、图形、图像、动画等各种信息,可在室外全天候运行。该设备是在公共场所进行气候环境数据显示及信息发布和企业形象宣传的有效工具和良好窗口。支持多种通信方式,如RS232、互联网、GPRS等远程显示功能。红色LED显示屏采用高亮度发光元件,可在户外强光下清晰显示。结构按户外三防标准设计(防雨,防振,防磁)。
B)气象信息显示屏:
1.有线/GPRS/GSM传输,有收发成功标志,支持永久在线;
2.可独立多分区显示,每个分区互不影响,操作灵活,支持文本、图片和表格;
3.每屏幕6行,每行可显示12个字;
4.采用Φ3.75点阵双色单元板,支持不同字体和颜色选择,支持模拟时钟和动画;
5.在断电情况下,可外接蓄电池供电,确保信息正常显示;
6.可根据客户需求定制户内或室外产品。
C)屏内显示尺寸: 400mm×1000mm;1000mm×2000mm。

六、系统工作示意图
