产品简介

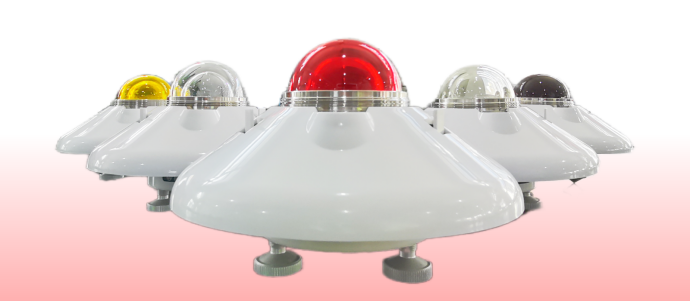

TBQ-4-3(5/6)分光谱辐射表能够精确地测出太阳总辐射量、红外光谱区、可见光谱区和紫外光谱区的太阳辐射量，一般与各种辐射记录仪或直流电位差计配接使用。用户可以根据自己的需求进行选配调整。太阳分光谱辐射表能够对太阳光谱进行分析，以提供一系列有关太阳辐射的重要数据。该表通过对太阳辐射的不同波长进行分类，可以给我们提供有关太阳辐射的信息，使我们能够更好地了解太阳的行为和性质。
测量原理
该表采用光电转换感应原理，其感应元件采用绕线电镀式多接点热电堆，其感应面涂有高吸收率的黑色涂层，冷热结点产生温差电势，在线性误差范围内，输出与太阳光谱波段对应的辐射强度成正比，为减少环境温度对表的性能影响，配有温度补偿电路，该表内罩为石英玻璃，外罩经精密冷加工磨制而成的光学玻璃，双层半球罩结构大大降低了红外辐射的影响。
产品特点
1、选配不同波段的分光谱辐射表可实现太阳辐射中的总辐射、绿光、近红外、紫外、红橙光、红外、紫蓝光、可见光、远红外进行实时监测分析，配合数据采集器及微机软件可显示光谱曲线图，方便用户实时掌握太阳光谱组成。
2、精度高、性能稳定，与进口辐射表测试曲线基本吻合。每块辐射表既可以独立测试，又可以组合测试。
3、双层半球玻璃罩结构，极大程度降低了红外辐射对于测量数据的影响。

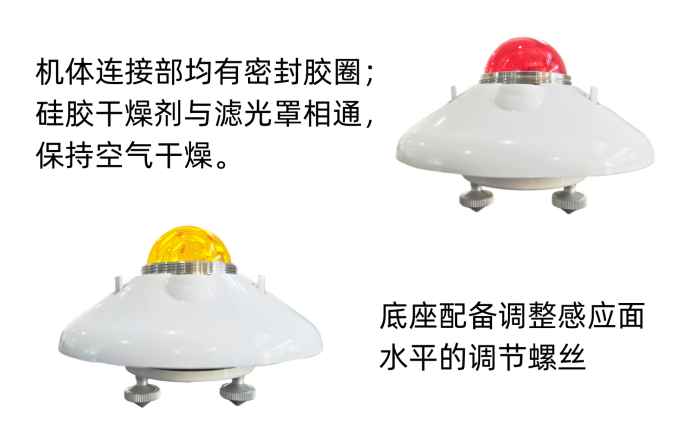

4、可拆卸干燥剂筒，方便随时更换干燥剂，保证辐射表内部干燥；表体内置温度补偿装置，减少环境温度对辐射表性能的影响。
技术参数
|
TBQ-4-3（5/6）分光谱辐射表技术指标 |
|
|
项目 |
技术参数 |
|
测量范围 |
0～2000W/m² |
|
测量精度 |
<5% |
|
灵敏度 |
7～14μV／W.m-2 |
|
响应时间 |
≤30s（99%） |
|
内阻 |
<400Ω |
|
温度特性 |
±2%(-20℃～+40℃) |
|
余弦 |
天顶角0°~70°，偏离标准±3% |
|
天顶角70°~80°，偏离标准±7% |
|
|
光谱范围 |
280~3000nm |
|
400~3000nm |
|
|
500~3000nm |
|
|
600~3000nm |
|
|
700~3000nm |
|
|
780~3000nm |
|
|
工作环境温度 |
-40℃~+80℃ |
|
工作环境湿度 |
0%RH-100%RH |
|
重量 |
0.5kg/台 |
|
信号输出 |
0-20mv（配合变送器可输出RS485或4-20mA） |
|
辐射表光谱范围 |
||
|
辐射表名称 |
辐射表型号 |
光谱范围(nm) |
|
分光谱辐射表(3台辐射表/套) |
TBQ-4-3 |
280-3000、400-3000 700-3000 |
|
分光谱辐射表(5台辐射表/套) |
TBQ-4-5 |
280-3000、400-3000 500-3000、600-3000 700-3000 |
|
分光谱辐射表(6台辐射表/套) |
TBQ-4-6 |
280-3000、400-3000 500-3000、600-3000 700-3000、780-3000 |
|

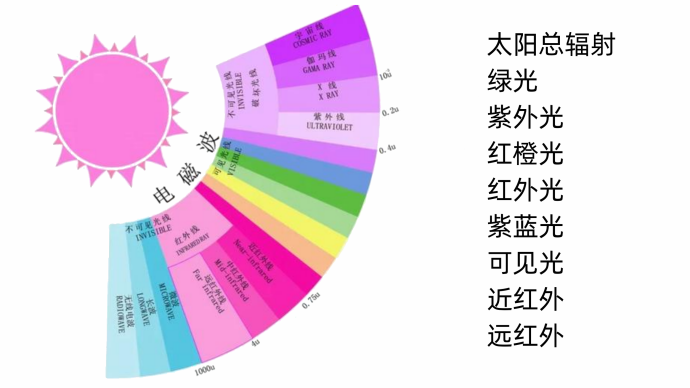

测试光谱与使用辐射表对应关系 |
||
|
光谱颜色 |
光谱波长范围(nm) |
对应使用的辐射表 |
|
紫外光(UVA/UVB/UVAB) |
280~400 |
分光谱280nm、400nm |
|
紫蓝光 |
400~500 |
分光谱400nm、500nm |
|
绿光 |
500~600 |
分光谱500nm、600nm |
|
红橙光 |
600~700 |
分光谱600nm、700nm |
|
可见光 |
400~700 |
分光谱400nm、700nm |
|
红外光 |
700~3000 |
分光谱700nm |

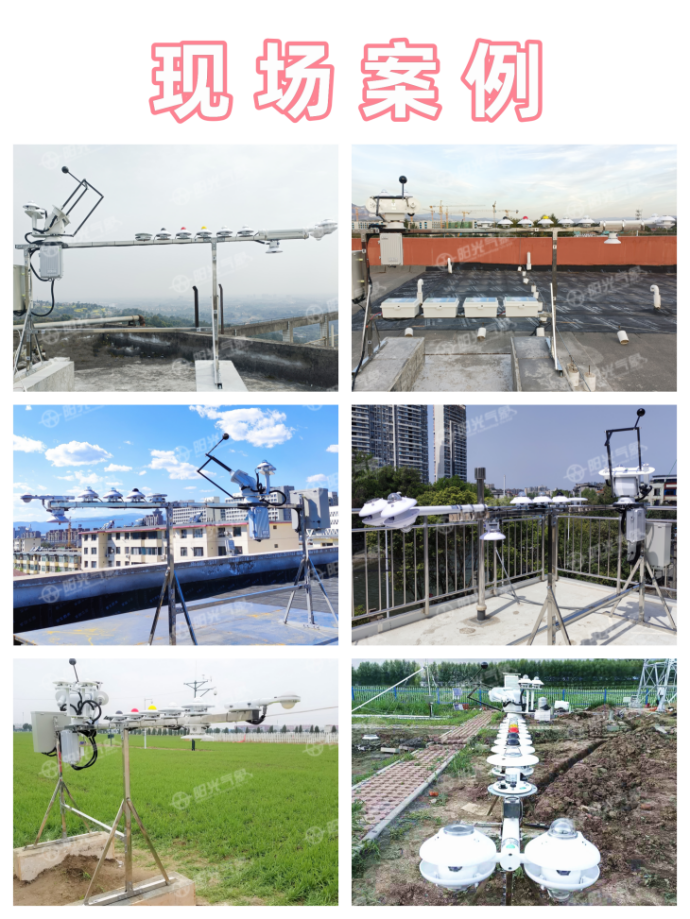

安装要求
安装时应选择周围没有障碍物，保证日出、日落的方位上无高度角超过5°的障碍物，并应避免出现阴影落在感应面上的现象。安装时将该表的插头朝北放置，先调水平，然后在固定。
