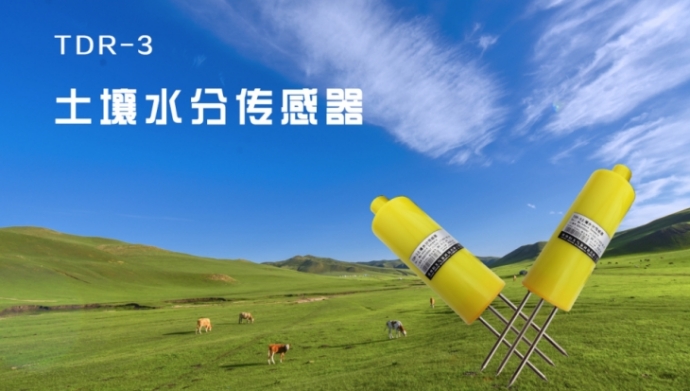

TDR-3型土壤水分传感器

型号:TDR-3

品牌:锦州 阳光 气象

产品简介:
TDR-3型土壤水分传感器具有稳定性高,安装维护操作简便等特点。为了保证强度和寿命其支撑料选择ABS工程塑料。 TDR-3型土壤水分传感器密封性好,可长期埋入土壤中使用,不受腐蚀。

TDR-3型土壤水分传感器

无标题文

一、概述

    TDR-3型土壤水分传感器具有稳定性高,安装维护操作简便等特点。为了保证强度和寿命其支撑料选择ABS工程塑料。 TDR-3型土壤水分传感器密封性好,可长期埋入土壤中使用,不受腐蚀。土壤湿度传感器输出信号采用标准的电流环传送技术,使其抗干扰能力强,传送距离远,测量精度高,响应速度快。

二、基本原理

    TDR-3型土壤水分传感器采用晶体振荡器产生高频信号,并传输到平行金属探针上,产生的信号与返回的信号叠加,通过测量信号的振幅来测量土壤水分含量。由于水的介电常数比一般物料的介电常数要大得多,所以当土壤中的水分增加时,其介电常数相应增大,根据土壤介电常数与土壤水分之间的对应关系可测出土壤的水分。 TDR-3型土壤水分传感器的特点是精度高、量程宽、可测的物料品种多,而且响应速度也较快,可应用于在线监测实现自动化。

三、典型应用

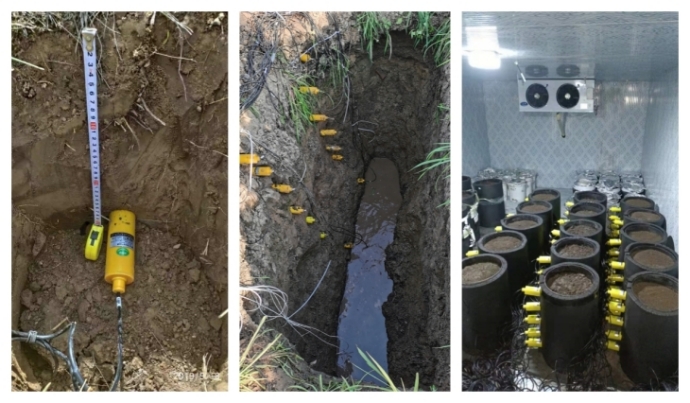

    广泛应用于土壤水分传感器主要应用在农业灌溉系统,土壤墒情监测,水文水利监测等方面,它与数采及远距离传输设备可构成遥测系统。例如当土壤干旱时,遥测系统自动报警,同时控制系统自动控制开关水泵和阀门,以实现灌溉的自动化。如果配合一些附加的传感器,还可以计算出土壤水分蒸发量和农作物所需的水分参数。

四、技术参数


序号名称技术范围
1 湿     度 测量参数 土壤容积含水量
量    程 0~100%RH
精    度
±2%RH
测量区域 90%的影响在以中央探针为中心直径3cm、高 6cm的圆柱体内
2 稳定时间 通电后约1s
3 响应时间 响应在1秒内进入稳态过程
4 工作电压 12V DC
5 工作电流  50 mA
6 输出信号 4~20mA标准电流环
7 密封材料  ABS工程塑料
8 探针材料  不锈钢
9 遥测距离  小于200m
10 整体尺寸 直径 50mm
全长 200mm
探针长度 70mm
11 精  度 ±0.2℃
