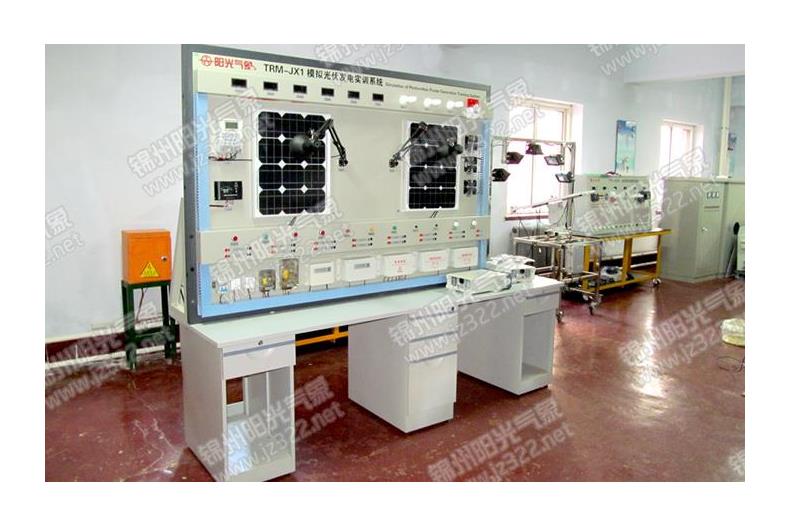

“太阳能发电教学实验平台”由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块、PC机监控模块，等部分组成。

一、主要技术规格参数：太阳光电实习教学模块

1、系统规格

◆系统最大电压：21.5V

◆系统最大电流：2A

◆系统最大功率：25W

2、太阳能电池规格：单晶硅太阳能电池

◆元件尺寸(L*W*H)：621*281*28mm,

◆最佳功率：20W

◆最佳工作电压：17.05±0.5V

◆最佳工作电流：1.20±0. 10A，

◆短路电流：1.34±0. 10A，

◆开路电压：21. 0±0. 5V

3、太阳能控制器规格：

3. 1、光电型控制器:

额定电压:12V,额定电流为10A,配置铅酸蓄电池，负载为100W以下的12V直流负载，控制单元一通道为光控输出，另一通道为多类定时输出。

3.2、户用型控制器:

额定电压:12V,最大光电电池功率:60W,最大负载电流:5A，过放电压:11. 0±0. 5,蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关。

4、电表规格:

◆电流表：X 3个，2A, 显示模式:0. 5 " LCD液晶显示

◆电压表：X 3个，20V,显示模式:0. 5 " LCD液晶显示

◆温度表:   X 1个，0--99. 9 ℃

5、负载:

◆风扇: X 1个，额定电压:12V,  工作电流:0.25A，功率:3W

◆交通灯:2组(R, G, B) ,额定电压:12V，工作电流:0.25A，功率:3W

◆LED灯:1组(7颗)

◆蜂鸣器:X 1个

◆马达:X 1个，额定电压:12V，工作电流:0. 2 5A，功率:3W

◆开关:X 1个

◆按钮:X 1个

6、电池:

阀控式密封铅酸蓄电池，额定电压:12V,额定容量(20hr):3. 3Ah，充电方法(恒压)，循环:最大充电电流为825mA

7、电阻器:

◆可变电阻，电阻值调整范围为0--1kΩ

◆DC/DC: 5个DC/DC电源模块

◆提供DC转AC模块

◆支援外接PC计算机量测太阳能电池I-V特性曲线(VB软件or LabView)

8、系统外形尺寸;长1100 X宽780 X厚120 (mm)平脚40X40X500 (mm)附滚轮方便推动至户外教学。

9、太阳能电池调节铝合金支架

◆最高工作高度1695 mm，最低工作高度455 mm，承载g kg,净重1. 8 kg，最大管径26 mm，收缩高度620 mm

二、太阳光电实习教学模块实验内容:

实验一、太阳能电池发电原理实验

实验1-1太阳能光电板能量转换实验

实验1-2环境对光电转换影响实验

实验二、太阳能电池光电系统直接负载实验

实验三、光电控制型太阳能系统发电实验

实验3-1光电型控制单元工作原理实验

实验3-2光电型控制单元充放电保护实验

实验四、用户型太阳能发电和利用实验

实验4-1用户型控制单元工作原理

实验4-2用户型控制单元充放电保护实验

实验五、太阳能系统电器负载实验

实验六、综合实验

实验七、太阳能电池基本特性测试实验

实验八、外部扩充DC转AC外接电器实验

实验九、单晶太阳能I-V特性曲线实验

三、设备配置:
